Опорные кольца колодца железобетонные КО 15

Кольцо бетонное - цилиндрический элемент высотой 40—150 мм, обеспечивающий в комплексе со стеновыми кольцами проектную высоту рабочего пространства или горловины колодца. Чтобы ливневые стоки, мусор и посторонние вещества не попадали в колодец, а сама горловина была безопасной для водителей и пешеходов необходимо соблюдение технологии корректной сборки жб колодцев. Для всех колодезных материалов бетон используется особый - влагоустойчивый и морозостойкий, который не склонен к растрескиванию, обрастанию, расслоению.

В 2018 году колодезные ЖБИ (кольца, камеры, крышки и днища) выпускаются по свежему ГОСТ 8020-2016, который серьезно усилил жесткость требований к их качеству. В Нижнем Новгороде, Саратове, Екатеринбурге, Тюмени, Воронеже работают флагманские заводы, использующие лучшие материалы.

Кольцо колодезное опорное– универсальный элемент строительства городских коммуникаций. Их раскупают для строительства колодцев водопровода, канализации, газопровода, кабельных сетей, частных систем и пр. Производство колодезных колец и других элементов сборного железобетона регламентирует ГОСТ 8020-2016, чертежи и расчетные схемы опорных колец закрепили типовые серии 3.900.3, альбом РК 2201-82 и серии 3.003.1-1/87..Регулировочное кольцо КО часто применяется для увеличения высоты ствола и подгонки под ландшафт. Опорные кольца выпускаются в единственном типоразмере, который удовлетворяет все нужды современного строительства.

Регулировочные кольца колодца (доборные)

Изготовление опорных колец из тяжелого бетона пониженной проницаемости В15 (М200) обеспечивает стойкость к нагрузкам и износу. Изделия удовлетворяют ГОСТ по прочности, жесткости и трещиностойкости. Кольца колодезные КО 15 не боятся замораживания и оттаивания, в зависимости от региона эксплуатации бетону присваивается оптимальный класс морозостойкости. Армирование колодезных колец проводится стальной сеткой из стали А-I, A-II, A-III и проволоки Вр-I. Все внутренние детали проходят обязательную антикоррозийную обработку.

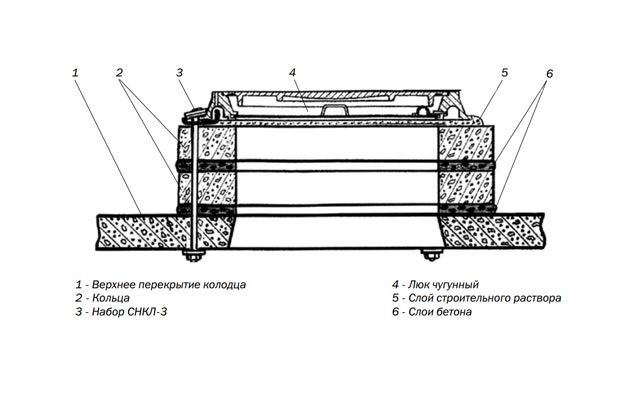

Правильное устройство люков канализационных и водопроводных колодцев – обязательное условие защиты ствола колодца от проникновения посторонних и засорения. Соблюдение технологии сборки предполагает использование опорных колец – бетонных оснований люка особой формы. Оно позволяет приподнимать уровень канализационного люка над поверхностью железобетонной крышки колодца. Высота кольца КО 15 универсальна – от 40 до 70 мм. Этого достаточно, чтобы избежать попадания осадков в горловину колодца, затопления люков, а также наезда на люки при расположении под автодорогами. Использование опорных колец значительно повышает герметичность колодца, причина – более высокая плотность между крышкой и люком. Монтировать опорные кольца Х очень просто – его вставляют в крышку колодца, а на него крепят канализационный люк унифицированного размера. Все швы и стыки между регулировочным кольцом и крышкой заполняются раствором. Масса кольца КО 15 всего 200 кг, поэтому его монтаж не требует специализированной техники.

Маркировка изделия

Согласно ГОСТ 8020-2016 опорные кольца КО 6 маркируются буквенно-цифровыми группами. Первая группа указывает на тип изделия, затем (округленный до целого числа) обозначают (в дециметрах) диаметр отверстия 600 мм.

В некоторых случаях добавляют вторую группу, которая несет дополнительную информацию - показатель проницаемости бетона, (Н – нормальная, П - пониженная, О - особо низкая).

Для примера маркировки опорного кольца колодца, рассмотрим КО 6 (840х840х70 мм), где:

·         КО – типа элемента колодца – кольцо опорное;

·         6 – диаметр отверстия 580 мм;

·

Дату выпуска кольца, массу, марку и штамп ОТК указывают на торцевой грани изделий.

Контроль качества изделий

Постоянно взаимодействующие с водой и перепадами температур кольца КО должны быть устойчивыми, поэтому трещины шире 0,2 мм на них не допускаются. Опорные кольца не должны также иметь обнажений арматуры и некорректно установленных деталей. Отклонения опорного кольца по геометрии может привести к неплотной установке канализационного люка и его сдвигу. Поэтому контроль формы и размеров изделий обязателен. Небольшое опорное кольцо должно иметь удовлетворительное состояние бетонной поверхности без большого количества раковин, наплывов, сколов, расслоений.

При получении партии ЖБИ для строительства круглых колодцев обязателен сплошной контроль. Приёмка сборного железобетона проводятся после проверки показателей (согласно ГОСТ 8020-2016):

·         класса бетона по прочности и отпускной прочности бетона;

·         соответствия арматурных и закладных изделий;

·         прочности сварных соединений;

·         толщины защитного слоя бетона до арматуры;

·         точности геометрических параметров;

·         качества бетонной поверхности.

Сертифицированный железобетон обязательно сопровождает технический паспорт, который должен содержать информацию о дате изготовления партии бетонных колец КО, количестве изделий, результатах испытаний на прочность, сведения о марке бетона и прочности на сжатие, а также класс бетона по морозостойкости и водонепроницаемости.

Транспортировка и хранение

Любые кольца колодца, плиты перекрытий, камеры рабочие вы можете купить от 1 штуки в "Справочнике ЖБИ". В Ростове-на-Дону, Омске, Саранске, Нижнем Новгороде, Уфе работают производства колец современного уровня, а доставить ЖБИ мы можем в любую точку страны. Небольшие кольца можно хранить штабелями лицевой стороной вверх. При складировании учитывайте использование прокладок и подкладок. И при перевозке, и при хранении между кольцами должны лежать прокладки толщиной не менее 3 см. Бережность и аккуратность погрузки обеспечат длительный срок эксплуатации готовой системы.
