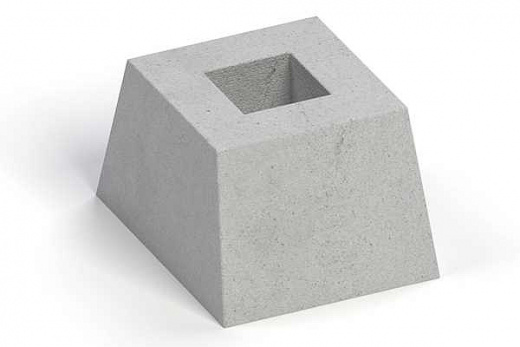

ФО-2

Блоки фундамента под плиты забора

Базовый опорный железобетонный элемент, предназначенный для устройства ленточного фундамента под заборы из бетонных плит. Сборный фундамент прочен, способен выдерживать большой вес благодаря использованию тяжелого бетона М200. Использование фундамента под забор сокращает сроки и значительно облегчает монтаж ограды, так как фундаментные блоки не нуждаются в серьезном заглублении. Применение сборных элементов забора позволяет создавать массивные ограды в короткие сроки.

Основная задача такого забора - защита частных, гражданских и индустриальных объектов от проникновения посторенних. Монолитные бетонные заборы являются серьезным физическим и психологическим препятствием для злоумышленников. Рабочие чертежи, спецификацию армирования и бетона вы найдете в проекте серия 3.017-3 и др.

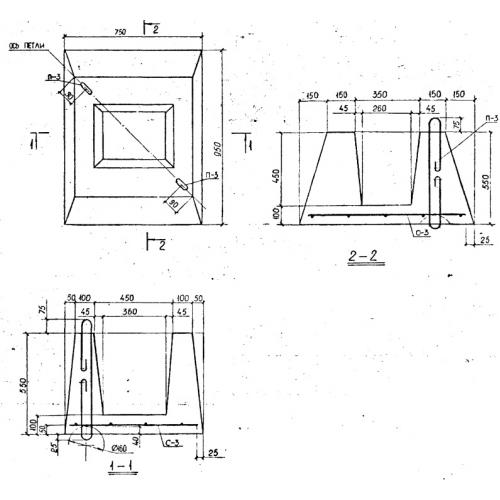

Основания под плиты забора П, ПБ - конструкция, размеры

Забор из сплошных сборных элементов позволяет сделать территорию не просматриваемой, что делает его привлекательным для ограждения частной территории. Использование блока фундамента забора Ф позволяет оградить не только прямые участки, но и зоны с уклоном. Это позволяет существенно расширить область применения таких железобетонных изделий.

Благодаря своему высококачественному бетону фундаменты забора хорошо противостоят воздействию влаги и разного рода агрессивных сред. Солидный вес фундамента забора от 480 до1175 кг придает забору устойчивость и не дает плитам проседать и смещаться. В отличие от столбов, которые нужно заглублять на 1/3 от предполагаемой высоты забора.

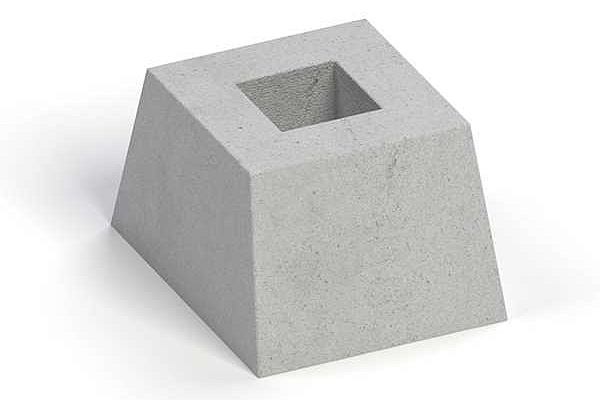

Бетонный блок фундамента ФЕ 1-1 имеет трапециевидную или квадратную форму с различными выемками для  опирания плиты забора. Продольная выемка по всей конструкции блока применяется для стыкования с плитой без ног, то есть плита просто вставляется внутрь такого блока. Квадратная выемка в центре блока предназначена для вставления туда «ножки» плиты при их наличии. Бетонные швы затем замоноличиваются. Армирование фундамента ФЕ 1-1 производится сварными сетками и объемными каркасами из стали высокого класса – A-I, A-II и  A-III и проволоки класса В-I. Такое армирование позволяет фундаменту Ф  хорошо передавать нагрузки от массивной плиты на грунт. В конструкцию блока заложены две монтажные петли для подъема и монтажа изделия.

Проектные чертежи и нормы производства блока фундамента забора Ф содержит серия 3.017.-1.

Выпуск 1 данной серии предполагает изготовление фундамента забора длиной от 700 до 1200 мм. Такой фундамент позволяет сооружать заборы высотой от 1,2 до 2, 9 метров ,которые не позволят проникать на охраняемый объект ни людям, ни животным.

Блоки фундамента ФЕ 1-1 применяются в сухих, непучинистых и непросадочных грунтах в не склонных к землетрясениям районах (не выше 6 баллов по шкале Рихтера). Устанавливаемые на 30-сантиметровое песчаное основание блоки делают возможной сооружение оград в грунтах, склонных к просадке.

Морозостойкость бетона фундамента под забор – не ниже F50, поэтому применение блоков доступно в районах с перепадами температур до – 35°C. Не применяют блоки в зонах вечной мерзлоты, так как заглубление стаканных фундаментов там становится невозможным.

Маркировка изделия

Блоки фундамента забора условно обозначают буквой – тип изделия, цифрой типоразмер и буквой К характеризуют фундаменты для оград, устраиваемых на косогоре.

   Для примера расшифровки марки рассмотрим  Ф2 К (1200х700х450 мм), где:

·        Ф – фундамент для плит забора;

·        2 – типоразмер;

·        К – блок, предназначенный для косогора.

Маркировка, а также масса и дата изготовления железобетонного фундамента заборов находится на торцевой грани изделия.

Контроль качества изделия

Флагманские производители ЖБИ для оград в Екатеринбурге, Перми, Тюмени, Казани, Ростове-на-Дону, Ставрополе тщательно следят за соблюдением норм качества продукции. У нас вы можете купить плиты, блоки и цокольные панели, заботливо проверенные по всем требованиям ГОСТов.

Забор, как внешняя ограждающая конструкция, должен отвечать высоким требованиям внешнего вида. Недопустимы раковины и наплывы бетона более 5 мм. Дефектами считаются трещины шириной более 0, 3 мм и обнажения арматуры. Большое количество трещин приводит к быстрому крошению конструкции, образованию дыр и размытиям на поверхности изделия, что существенно снижает защитную функцию.

Конструкции из бетонных заборных элементов, как правило, отличаются качеством и гладкостью бетонной поверхности. Гладкая бетонная поверхность позволяет применять оригинальные дизайнерские решения при окрашивании плит и фундаментов Ф, превращая забор в дополнение стиля здания.

    На процедуре приемки партии блоков ФЕ 1-1 проверяются показатели прочности бетона, соответствие арматурных изделий и монтажных петель, прочность сварных соединений,  точность габаритных размеров, толщину защитного слоя бетона до арматуры, наличие и ширину  возможных  трещин.

Качество бетонных поверхностей и соответствия монтажных петель проверяют путем осмотра каждого изделия. Удостоверяет качество фундаментных блоков забора ФЕ 1-1 технический паспорт, сопровождающий каждую партию. В нем потребителю сообщается о количестве железобетонных изделий в партии, дате изготовления партии, массе изделия, а также приводится отпускная прочность бетона и марки бетона по морозостойкости и водонепроницаемости.

Хранение и транспортировка

Фундаментные блоки  под заборы хранят в вертикальном положении, все остальные в штабелях горизонтально не более 1, 5 метров высотой. Прокладки устанавливают только под опорными ребрами.

Транспортировка блоков забора возможна различным транспортом, а том же положении, что и хранение. Под нижний ряд  фундамента ФЕ 1-1 укладывают деревянные прокладки толщиной не менее 30 мм. Разгрузка фундаментных блоков под забор должна происходить максимально корректно,  избегая повреждения стакана фундамента Ф и сколов ребер.
