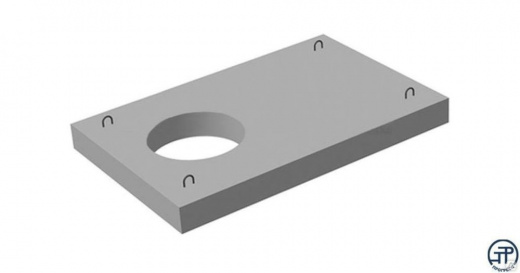

ПО-2

Железобетонная плита перекрытия лотков и каналов с отверстием ПО 2

Надёжная прямоугольная плита покрытия каналов, тоннелей, тепловых камер из лотковых элементов в месте наличия вертикального входа в канал. Задача плиты – перекрытие лотков в месте образования камеры. На плиту с отверстием устанавливаются кольца бетонные колодезные, формирующие горловину в этом месте.

Для этого конструкция плиты содержит в себе одно или два отверстия диаметром 700 мм. Плиты перекрытия ПО ставятся на лотки и балки камер, а затем на плиту устанавливаются бетонные кольца, которые составляют шахту камеры.

Материалы для строительства теплотрасс (лотки, кольца, плиты-крышки) отличаются особыми свойствами бетона. Так называемый гидротехнический бетон устойчив к перепадам температур, конденсату, влаге и загниванию. Наиболее качественные панели выпускаются по новейшим технологиям в Екатеринбурге, Краснодаре, Санкт-Петербурге, Ростове и Казани

Прочная панель по проекту Серия 3.006-2. армирована стальными сетками. Они позволяют создать жесткие настилы, переносящие давление грунта и вышестоящих колец горловины колодца. Также наличие плиты помогает сохранять герметичность и защищать подземные каналы инженерных коммуникаций от разрушения изоляции, обвалов грунта и попадания влаги.

Форма плиты ПО представляет собой прямоугольную плоскую плиту с одним или двумя отверстиями для последующего монтажа смотровых колодцев.

Плита перекрытия используется как в надземных и подземных каналах, так и прокладываемых под полотнами железных и автомобильных дорог. Глубина положения таких каналов под слоем грунта – от 0,5 до 6 метров. А это значит, плита покрытия ПО должна выдерживать подчас колоссальные нагрузки. Переносить вертикальные временные и долговременные нагрузки плите помогает материал – тяжелый бетон В15-25 (М200-300) и качественное армирование сталью классов А-I и A-III. Армирование плиты перекрытия ПО производится сварными сетками и каркасами из стержневой арматуры и проволоки, каркас закладывается под защитный слой бетона 15-20 мм. Наличие отверстий не должно сказываться на прочности изделия, ведь его задача – защита коммуникаций. Поэтому в местах наличия отверстий устраивается дополнительное армирование отдельными стальными стержнями и сетками.

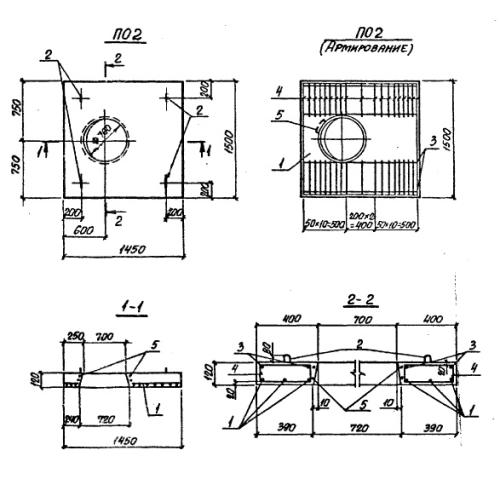

Проектные чертежи и нормы выпуска содержит серия 3.006.1-2/87. Выпуск 6 данной серии предполагает выпуск плит перекрытия длиной 1450-2300 мм, шириной плит 1500 и 2000 мм. Толщина плит перекрытия ПО варьируется от 120 до 200 мм. Типоразмеры плит обусловлены тем, что лотки перекрываются ими как вдоль, так и поперек, согласно схемам перекрытия камер и узлов каналов.

Предназначенные для эксплуатации под размывающим воздействием грунтовых вод плиты дополнительно защищаются от коррозии. Для этого в бетонную смесь добавляются специальные присадки. Благодаря ним плита ПО может долгий срок противостоять воздействию агрессивных химических сред. Антикоррозийную обработку имеют также все закладные изделия плит.

Масса плит покрытий каналов варьируется от 550 до 1750 кг. Такая крышка плотно фиксируется на канале за счет своего веса. Это исключает последующее скольжение плиты ПО по бетону.

Монтаж плит происходит методом беспетлевого монтажа с помощью строповочных отверстий. Реже встречаются плиты, в конструкцию которых закладываются монтажные петли.

Крышки лотков каналов отличаются повышенной морозостойкостью (F300), это позволяет плитам переносить частые перепады температур характерные для средней полосы. Высокий класс водонепроницаемости совместно с качественной гидроизоляцией гарантирует каналу сухость.

Швы и строповочные между лотковыми элементами и плитами перекрытия после сварки скоб заделывают раствором или мастикой, производят гидро и пароизоляцию канала.

Плиты каналов не рекомендуется применять для перекрытия зданий. Плиты ПО не являются рядовыми, для устройства герметичного канала требуются сплошные плиты марки ПО.

Маркировка изделия

Плита перекрытия условно обозначается буквенно-цифровой комбинацией. Обозначают тип изделия, порядковый номер по размеру и расчетную эквивалентную нагрузку в тс/м2. По необходимости, устойчивость плиты к агрессивным средам обозначают буквой Н.

В качестве примера маркировки плиты рассмотрим ПО 4 (2300х1500х200 мм), где:

·         ПО – плита перекрытия каналов с отверстием;

·         4 – типоразмер изделия;

·         а – плита днища каналов.

Маркировочные знаки, а также дата изготовления и масса изделия находятся на торцевой грани плиты.

На приемо-сдаточных испытаниях контролируют следующие параметры плит перекрытия:

·         прочность бетона (класс бетона по прочности на сжатие, отпускная прочность);

·         соответствие арматурных и закладных изделий;

·         прочность сварных соединений;

·         толщина защитного слоя бетона до арматуры;

·         целостность и чистота вентиляционных каналов;

·         точность габаритных размеров;

Партию плит покрытия каналов должен сопровождать технический паспорт, в котором указывают:

·         марку бетона по прочности и его средняя плотность;

·         отпускную прочность бетона и фактическую отпускную плотность бетона;

·         марку бетона по морозостойкости;

·         марку бетона по водонепроницаемости;

·         дату изготовления плит ПО.

·         количество железобетонных изделий;

·         указание на соответствие государственному стандарту.

Транспортировка и хранение

Плиты покрытия, в отличие от большинства железобетонных изделий, транспортируются в положении лёжа или "на ребро". Уложенные в штабель бетонные плиты не должны быть выше 2, 5 метров. Под нижний ряд плит, на выровненное основание, укладывается деревянная прокладка толщиной не менее 3 см. Транспортируют изделия различным транспортом, надежно закрепленными, с применением прокладок и подкладок в местах расположения подъемных петель.
