ОП-1К мт

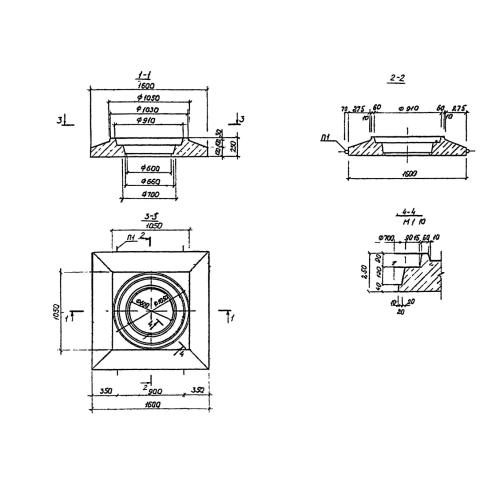

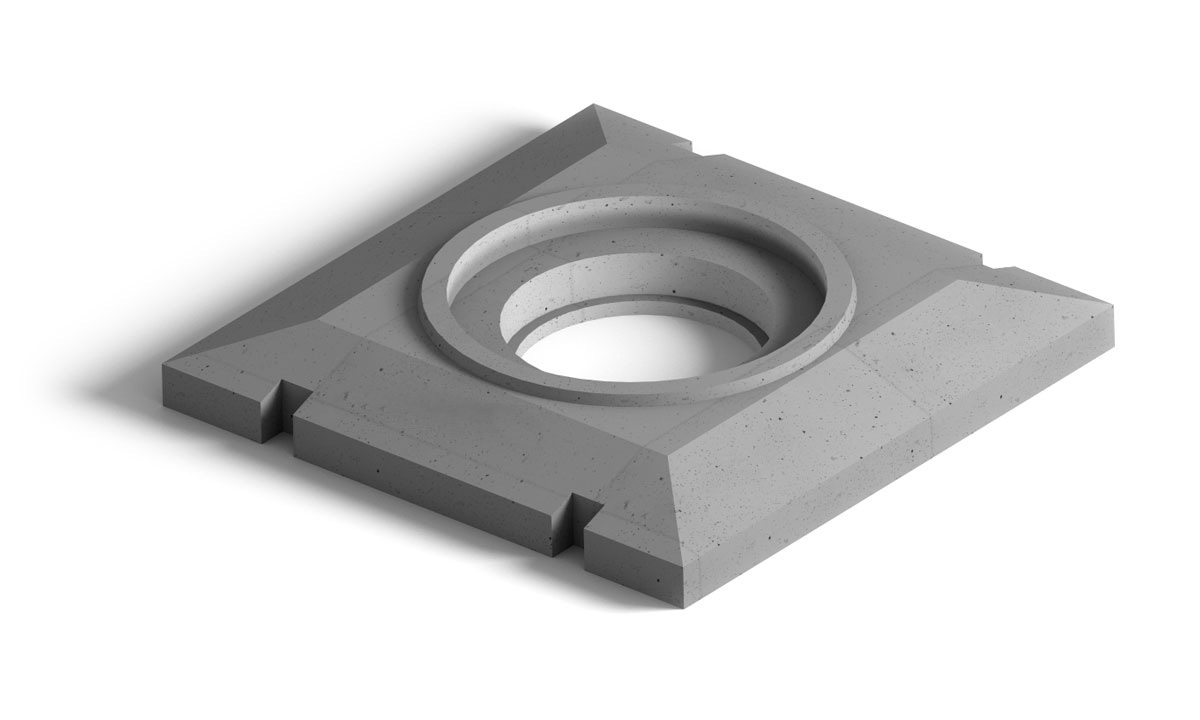

Опорная плита ОП 1 к представляет собой плоскую железобетонную платформу (формы усеченной пирамиды), посередине которой находится круглое сквозное отверстие. С нижней стороны диаметр этого отверстия соответствует внешнему диаметру горловины, а с верхней – диаметру чугунного люка, которым будет закрываться колодец. Данное изделие спроектировано в качестве верхней фиксирующей основы для горловин дождеприемных колодцев, и используется с железобетонными кольцами соответствующего Альбома.

Итак, опорная плита ОП 1 к устанавливается на верхний элемент горловины. Она должна идти вровень со слоем дорожного покрытия, чтобы не препятствовать движению уличного транспорта и обеспечивать максимальную водоприемную способность колодца. При этом к плите предъявляются высокие требования по прочности и износостойкости, ведь она должна успешно выдерживать условия повышенной влажности, нагрузки от проезжающего транспорта или пешеходов, перепады температуры и так далее. Обширная площадь плиты позволяет существенно облегчить нагрузку на саму горловину, поэтому ее также называют разгрузочной.

Расшифровка маркировки изделия

Марка – это сокращенное название типового железобетонного элемента. Она указывает на место изделия в общей номенклатуре, на его вид и размерные параметры. Так, марка опорных плит BI_NAME означает следующее:

1. ОП – опорная плита;

2. 1 – первый типоразмер;

3. к – длина основания 16 дм.

Маркировочные обозначения помогают существенно упрощать процесс сортировки, транспортировки и монтажа строительных элементов. Поэтому на всех этих этапах марка должна быть хорошо видна на боковой грани изделия. Ее наносят черной краской вместе с датой изготовления и названием завода-производителя.

Основные характеристики и изготовление

От качества опорной плиты ОП 1 к во многом зависит успешное функционирование всего колодца. В связи с этим к сырью для изготовления и к самому технологическому процессу при выпуске данных строительных материалов предъявляются довольно высокие требования. Согласно с действующим нормативом Альбом ПС-334, плиты этого типа должны изготавливаться из бетона марки прочности В22,5, марки водонепроницаемости W6 и марки морозостойкости F100. В качестве армирующих элементов берутся стальные каркасы (класс стали A-І и A-ІІІ), которые свариваются контактно-точечным методом. Чтобы исключить внутреннюю коррозию металлические элементы покрываются специальными защитными веществами.

Железобетонные плиты изготавливаются в стальных опалубочных формах: этот метод позволяет точно соблюсти заданные размерные параметры и получить практически идеальную геометрию готового изделия. Главным гарантом качества строительных материалов выступают приемочные испытания, в ходе которых плиты с малейшими изъянами отмечают как выбраковку.

Транспортировка и хранение

Хранение всех составляющих смотровых колодцев осуществляется на закрытых складах в рассортированном виде с хорошо просматриваемыми марками. Плиты ОП 1 к укладывают горизонтально друг на друга. Между ними помещают инвентарные прокладки нужной толщины. Такие штабели не должны превышать шести ярусов в высоту, а между ними нужно оставлять просторные проходы для свободного доступа подъемного оборудования.

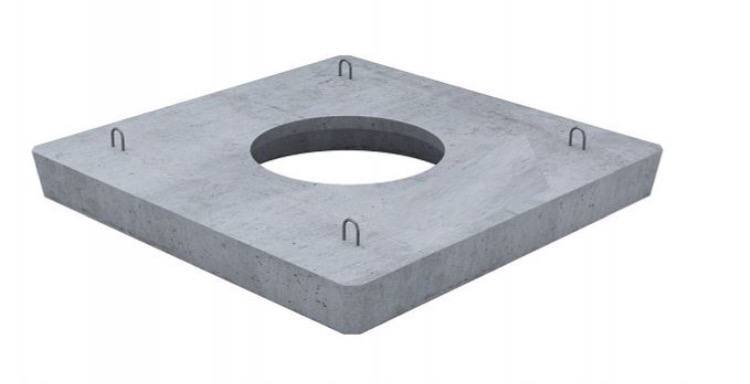

Погрузка и разгрузка изделий производится исключительно за строповые петли. Транспортировка на строительный объект предполагает жесткую фиксацию каждой отдельной плиты в кузове. Для этого применяются стальные ленты или проволока. Плиты этого типа поставляются заказчику в комплекте с другими элементами того же типового проекта.
