ПД-10

Дорожная плита колодцев (ПД 10– железобетонный элемент конструкции круглых подземных колодцев, на который опирается колодезный люк, расположенный на проезжей части. Совместно с другими колодезными элементами опорные плиты часто применяются в дорожном строительстве при прокладке городских коммуникаций — дренажа, сетевых, водопроводных и газопроводных колодцев, различных линий связи. Строгие требования к дорожным покрытиям предъявляются и к  плите . Нормы и стандарты для производства колодезных дорожных плит закреплены в ГОСТ 8020-90.

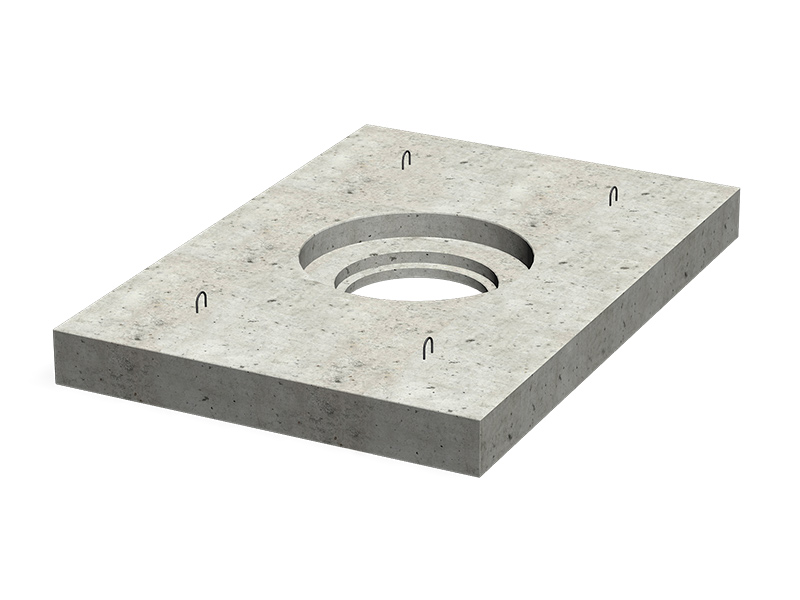

Плиты имеет прямоугольную форму с выемкой для опирания крышки колодца и отверстием соответствующим диаметру колодца. Наличие дорожной плиты позволяет надежно зафиксировать люк  и колодец  в его положении,  исключая деформацию от проезжающего по нему транспорта. Дорожная плита ПД 10 изготавливается из тяжелого бетона высокой прочности с армированием предварительно напряженной арматурой, что существенно повышает ее эксплуатационные характеристики и гарантирует высокую износостойкость. За счет армирования стальными каркасами класса Ат-IIIС и Ат-IVС и А-I, А-II и А-III  и  увеличенной толщины 220 мм плита приобретает массу 2647,5 кг. Такой вес монтируется и поднимается за монтажные петли при помощи кранов.

Дорожная плита колодцевПД 10 за счет использования тяжелого бетона марки М200 отличается  прочностью, долговечностью и высокой коррозийной стойкостью. Влагопоглощение бетона не более 8% от проектной массы. Марка бетона по морозостойкости  опорной плиты не ниже F50, водонепроницаемость не ниже W2. Дорожная опорная плита играет важную роль в дорожном строительстве, так как она предотвращает проседание дорожного полотна в области колодца и способствует более безопасному передвижению по таким участкам различного автотранспорта. Для максимальной безопасности нужно обязательно монтировать элементы колодца так, чтобы крышка колодезного люка должна быть вровень с поверхностью.

Маркировка изделия

Подобно другим железобетонным изделиям, дорожные плиты ПД маркируются буквенно-цифровыми группами. Первая группа указывает на тип изделия, далее (округленное до целого числа) обозначают (в дециметрах) диаметр отверстия.

Вторая группа  несет дополнительную информацию - показатель проницаемости бетона,: (Н – нормальная, П - пониженная, О - особо низкая)  и особые проектные характеристики (закладные изделия, отверстия, ниши и вырезы), обозначаемые арабскими цифрами или буквами.

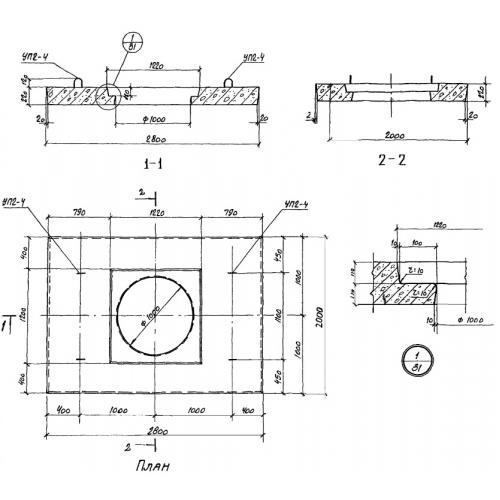

Для примера маркировки дорожной плиты, рассмотрим ПД 10(2800х2000х220мм), где:

·        ПД – тип элемента колодца – плита дорожная;

·        Цифра - диаметр отверстия;

·        Буква - проницаемость бетона.

Условное обозначение, масса и дата изготовления изделия ЖБИ находятся на наружной боковой поверхности опорной плиты ПД.

Контроль качества изделия

Основной причиной отбраковки плит, также как и других железобетонных изделий, является обнажения рабочей арматуры.  Из-за такого дефекта изделие при эксплуатации очень быстро подвергается коррозии и крошению, что может угрожать безопасности дорожного движения.

Для любых бетонных плит важным является отусутствие трещин. Возможны лишь едва заметные глазу усадочные трещины шириной не более одной десятой миллиметра.

Допустимы незначительные отклонения геометрических параметров опорных плит не более ±5  мм по толщине, ±6  мм по длине плиты. Поверхность дорожной колодезной плиты ПД  не должна иметь большого количества раковин диаметром более 15 мм и глубиной больше 5 мм.

Приемо-сдаточные испытанияпроводятся при проверке показателей:

·        класса бетона по прочности и отпускной прочности бетона опорных плит;

·        соответствия арматурных и закладных изделий;

·        прочности сварных соединений;

·        толщины защитного слоя бетона до арматуры;

·        точности геометрических параметров;

·        качества бетонной поверхности плит.

Сопровождающий партию дорожных бетонных плит колодцев технический паспорт, должен содержать информацию о дате изготовления партии бетонных плит колодцев ПД 10, о количестве изделий, о результатах испытаний на прочность; сведения о марке бетона и прочности на сжатие, а также класс бетона по морозостойкости и водонепроницаемости.

Транспортировка и хранение

Колодезные плиты должны храниться штабелями  в рабочем положении (лицевой стороной вверх). Один штабель не должен быть больше 6 рядов, во избежание падения  и деформации изделий. Для транспортировки дорожные плиты укладывают штабелем не выше 2, 5 метров и надежно закрепляют. И при перевозке и при хранении между плитами должны лежать прокладки толщиной не менее 40 мм.
