БЛ 2.201

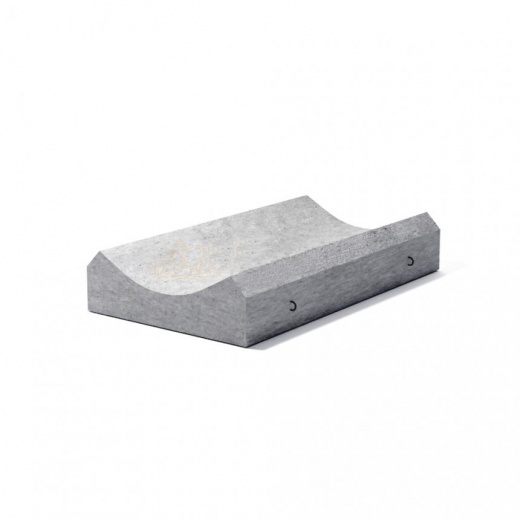

Лекальный блок круглой водопропускной трубы

Лекальный блок - поддерживающий для круглого звена, он является основанием круглой трубы, расположенной под насыпями автомобильных и железных дорог. Серия Шифр №1484 , закрепленная в 2002 году и действующая по сей день, определяет блоки диаметром от 0.5 до 2 метров, длиной от 1 до 2 метров, поэтому альбом включает многообразие типаразмеров блочной продукции. Водопропускная труба из сборного железобетона это то, без чего практически невозможно обойтись в строительстве дорог и жд полотен. Она обеспечивает быстрый и эффективный отвод влаги с одной стороны насыпи на другую, это может быть постоянный или временный водоток. Выпуск 0-2 серии Шифр №1484 определяет трубы как одноочковые, двухочковые или трёхочковые, которые могут иметь фундаментные основания в виде монолита, блоков и плит, или обходиться без них. Насыпь над водопропускной трубой может иметь высоту от 1 до 18.5 метров, поэтому подчас нагрузки на звенья и основания колоссальные. Лекальный блок БЛ 1.302 выполнен из влагостойкого прочного бетона тяжелых марок, он армирован стальными каркасами и сетками.

Необходимый бетонный блок с округлой выемкой, предназначенный для укладки под звенья круглых водопропускных труб для образования секций труб при монтаже водопропускных труб. Дорожные трубы – самые распространенные искусственные водопропускные сооружения, укладываемые в тело насыпи автомобильной (железной) дороги для пропуска водного потока, дороги или скотопрогона. Фундаментные дорожные трубы нуждаются в лекальных блоках для укрепления своей конструкции. Укладывают лекальные блоки на выровненную песчаную, щебеночную или гравийную подушку толщиной 15-20 см. Для равномерного опирания трубы на сборные основания укладывают выравнивающий слои цементно-песчаного раствора.

Строгие требования к производственному процессу, материалам и габаритам, а также проектные чертежи закрепила серия Шифр №1484 . На предприятиях блоки тестируются на прочность, жесткость и трещиностойкость, в нашем каталоге вы можете купить сертифицированные блоки лекальные от флагманских производителей.

Благодаря высококачественным материалам лекальные блоки выдерживают солидные нагрузки от веса звеньев трубы и придают гарантированный запас прочности и надежности. Основания позволяют трубам быть малочувствительными к возрастанию временной нагрузки и динамическим колебаниям. Изготавливаются из тяжелых марок бетона М200 прочность на сжатие В20, морозостойкостью F200-F300 в зависимости от предполагаемого региона эксплуатации.  Серия Шифр №1484 определяет высокую водонепроницаемость бетона лекальных блоков – W6. Такой бетон может долгие годы подвергаться воздействию грунтовых вод и агрессивных сред.

Армирование лекального блока фундамента представляет собой сварной каркас. В качестве рабочей арматуры применяется сталь высокого класса А-I.  Толщина защитного бетонного слоя до арматуры строго контролируется и составляет не менее 20 мм. Масса изделия БЛ 1.302 составляет 2900 кг, не позволяет изделию сдвигаться и предохраняет трубу от колебаний.

Удобство подъема и монтажа блока обеспечивают монтажные стальные петли, заложенные в конструкцию лекального блока.

Контроль качества изделия

Каждый железобетонный комплектующий элемент водопропускной трубы должен соответствовать высоким стандартам фактического качества. Путем сплошного осмотра отбраковываются лекальные блоки фундамента с обнажениями рабочей арматуры, широкими трещинами, глубокими раковинами и сколами бетона в большом количестве.

Максимально возможные значения для отклонения фундаментальных блоков по геометрическим показателям:

·        отклонение от линейного размера ±10 мм  по длине и 5 мм по ширине;

·        отклонение от прямолинейности до 4 мм. (при тех же параметрах плиты).

На приемо-сдаточных испытаниях проводится контроль таких факторов как:

·        проверка класса бетона на сжатие;

·        проверка отпускной прочности бетона;

·        наличие и соотношение арматурных и закладных изделий;

·        точность геометрических показателей;

·        толщина защитного слоя бетона до арматуры;

·        ширина раскрытия усадочных трещин.

Путем полного сплошного осмотра проверяются, и отбраковываются дефектные железобетонные плиты по показателям наличия закладных изделий и монтажных петель, наличия маркировок (они наносятся на боковую грань каждой плиты), качества антикоррозионного покрытия.

Сопровождающий партиюфундаментных блоков технический паспорт качества должны содержать также марку бетона по морозостойкости, и водонепроницаемость и водопоглощение бетона.

Транспортировка и хранение

Хранение фундаментных плит должно происходить в горизонтальном положении в штабелях, высота которых не должна быть более 2 метров. Лекальные блоки необходимо хранить на специально оборудованных складах рассортированными по видам и маркам. Прокладки между плитами и подкладки под плитами располагают поперек направлению длины.
