СТК 6 (СТ-11)

Портальная стенка круглых водопропускных труб

Гидротехнические коммуникации используются повсеместно для обеспечения безопасного водоотвода через проезжую часть под насыпью. Одноочковые, двухочковые и трёхочковые трубы позволяют производить достаточную пропускную способность и надёжно обеспечивать отвод поверхностных вод самотёком. В конструкцию трубы входят портальные стенки, лекальные блоки, фундаментные блоки, звенья труб круглого сечения, плиты фундаментные.

Круглые водопропускные трубы из сборного железобетона позволяют легко формировать безопасные конструкции, которые служат десятки лет без обрастания, загнивания, коррозии. Звенья круглых труб имеют небольшой условный проход: 0,5; 0,75; 1.0; 1.25; 1,5 и 2.0 метра. В нашем каталоге вы найдете все размеры железобетонных водопропускных труб, в том числе звенья ЗП - прямоугольные для труб диаметром от 1 до 4 метров. Серия Шифр №1484 считается на сегодняшний день действующей, поэтому вы легко можете купить звенья круглые, конические, откосные стенки и фундаментные блоки с доставкой.

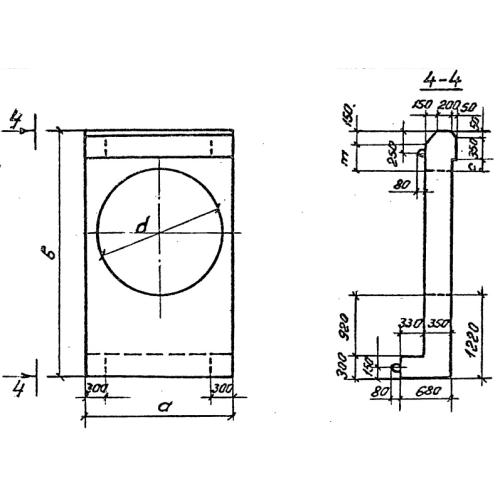

Массивная железобетонная плита, которая имеет круглое отверстие. Портальные стенка имеет загнутые края «козырьки», которые позволяют ей надежно закрепиться в грунтах насыпи. Также края стенок позволяют укрепить края насыпи, не позволяя грунту обваливаться. Круглое отверстие в стенке предназначено для вывода канала водопропускной трубы, которая расположена под насыпями автомобильных и железных дорог. Водопропускные звенья круглые составляют тело трубы, а портальная стенка играет роль укрепления оголовка. Указания по применению блока портальной стенки включает в себя типовой альбом Серия Шифр №1484 .

На выходе из трубы портальные стенки железобетонные надёжно крепятся к коническим звеньям оголовка. Именно к портальным стенкам крепятся откосные крылья насыпи (СТ). Необходимость строительства водопропускных труб на постоянных и временных водотоках существует повсеместно – водопропускные звенья и портальные стенки это очень популярные ЖБИ, которые используются по всей России. Круглые водопропускные трубы это универсальные по конструкции выносливые изделия, которые хорошо и долго работают в самых суровых климатических условиях. Рабочие чертежи портальных стенок включает в себя типовая Серия Шифр №1484 .

Водопропускные трубы должны беспрепятственной пропускать талые и ливневые воды, постоянные водотоки между сторонами насыпи. Иначе говоря, они необходимы для преодоления мелких водных преград. Под насыпями автомобильных и железных дорог, небольшими мостиками в равнинных районах применяются надёжные круглые трубы для безнапорного или полунапорного переноса влаги. Подчас, высота насыпи над дорогами достигает 20 метров, поэтому портальные стенки должны выдерживать колоссальное давление грунтов, динамические колебания, вибрации, увеличение временной нагрузки от движения транспортных средства.

Применение портальных стенок

Сборный железобетон это более экономически целесообразно, надежно и выгодно в сравнении с монолитом. Скорость монтажа и гарантированное качество портальных стенок обеспечило неизменность конструкции уже более трёх десятков лет. Кроме того, сертифицированные железобетонные портальные стенки проходят тестирования на прочность, жесткость и трещиностойкость. Стоит упомянуть, что технологии производства ЖБИ и материалы уже давно шагнули далеко вперёд и сегодня ЖБК выпускают портальные стенки СТК 3 п с отменными физическими характеристиками. Это биологическая стойкость к обрастанию, чрезмерной влажности, агрессивным химическим средам и городским реагентам. Проектные чертежи и расчетные схемы портальных стенок включает в себя Серия Шифр №1484 , где прописываются требования к производству блоков. Солидная масса портальной стенки 2300 кг не позволяет ей сдвигаться, а также обеспечит стойкость к ударам, вибрациям, колебаниям. В нашем разделе «ГОСТы и СНиПы» вы можете скачать типовой альбом Серия Шифр №1484 бесплатно, и ознакомиться с требованиями к производству портальной стенки.

Портальные стенки также часто применяют при  строительстве мостов, а также при прокладке городских коммуникаций в зданиях и установке водонапорных трубопроводов.

Также для защиты выходов водопропускных труб необходимы откосные стенки, которые устанавливаются по бокам от портальной и крепятся к ней

Производство портальных стенок

Как и многие современные ЖБИ, портальные стенки выпускаются методом вибролитья в формы из бетона М200-М300. Стенки армируются стальными пространственными каркасами и сетками из стали A-I, Ac-II, A-II, A-III. Каждое арматурное включение покрывается слоем антикоррозийной защиты. Прочность и жесткость портальной стенки в результате таких операций существенно возрастает. Блоки оголовков, традиционно, используются с соответствующими фундаментными лекальным блоками, кордонными блоками, блоками упора. Они позволяют зафиксировать стенки и звенья труб. Портальные стенки позволяют выравнивать трубу относительно рельефа местности. Кроме того, стенка готова воспринимать существенные нагрузки и постоянное давление масс грунта. Толщина защитного бетонного слоя до арматуры составляет не менее 20 мм. Для долговечности стенки СТК 3 п изготавливаются из высокопрочных бетонов с хорошей плотностью. Морозостойкость блока портальной стенки не менее 200-300 циклов.

Современные присадки полимеризирующего свойства, а также воздухововлекающие и пластифицирующие добавки позволяют добиваться высокой водостойкости и морозостойкости. Гидротехнический бетон, а именно к такому относится материал портальной стенки, позволяет ЖБИ хорошо переносить капризы российского климата. Начальная морозостойкость бетона портальных стенок F200-F300. Это позволяет переносить длительные циклы замораживания и оттаивания, которые свойственны климату средней полосы. Бетон изделия гидрофобизируется заводским образом. На стенки постоянно действует поток жидкости, который несет на себе взвешенные частицы песок и различный мусор, поэтому стенки должны иметь гладкую и очень плотную поверхность. Минимальный показатель водонепроницаемости портальной стенки W6. Такой бетон должен быть стоек к обрастанию, загниванию, химической коррозии. Для успешного подъема и монтажа стенки в её конструкцию включены монтажные петли. Стенки портальные довольно редкий вид ЖБИ, купить любой типоразмер которых вы можете на нашем сайте.

Для гарантии способности к восприятию нагрузок стенки портальные проходят периодические испытания на прочность, жесткость и трещиностойоксть, и только после этого изделия получают соответствие стандартам, оценку ОТК и сертификат качества.

Маркировка изделия

Шифр портальной стеки предельно просто – наименование изделия и его типоразмер. Расшифровку типоразмера подскажет Серия Шифр №1484 . На поверхности плиты портальной стенки должны быть указаны также масса, дата выпуска и штамп ОТК.

Оценка качества изделия

Долговечные изделия дорожного строительства нуждаются в тщательном осмотре во избежание установки некондиционного изделия.  Строгий контроль фактического состояния во время осмотра партии бетонных портальных стенок позволяет отбраковать изделия, содержащие следующие дефекты:

·        Обнажение арматурных стержней;

·        Широкие трещины и большое количество малых трещин;

·        Нарушения прямолинейности более 5 мм на метр изделия;

·        Большое количество раковин, наплывов и околов бетона.

Во время приемо-сдаточного контроля портальных стенок проверяются:

·        прочность бетона;

·        соответствие арматуры и закладных изделий;

·        толщина защитного слоя бетона до арматуры;

·        ширина технологических трещин;

·        оценка категории бетонной поверхности.

Партия элементов круглого водоотвода должна обязательно иметь сопроводительный документ технический паспорт, в котором указываются следующие характеристики блоков портальных стенок:

·        тип заводской гидроизоляции;

·        дата изготовления железобетонных блоков;

·        наименование и марка цемента;

·        наименование добавок, примененных для улучшения свойств бетонной смеси;

·        проектная марка бетона по прочности на сжатие;

·        марки бетона по морозостойкости и водонепроницаемости;

·        отпускная прочность бетона в процентах от проектной марки по прочности на сжатие;

·        тип антикоррозионного покрытия арматуры и бетона;

·        обозначение государственного стандарта.

Транспортировка и хранение

Сохранение стенок СТК 3 п в пригодном для монтажа состоянии требует, чтобы их погрузка, транспортировка и складское хранение должны быть максимально корректны.

Изделия хранятся стопками не более 2, 5 метров высотой, между ними в районах наличия монтажных петель укладываются прокладки. Под нижний ряд звеньев должны быть уложены по деревянные подкладки толщиной не менее 10 см. При хранении портальных стенок стопками между ними следует устанавливать деревянные прокладки прямоугольного сечения толщиной не менее 30 мм, а при наличии выступающих деталей - не менее чем на 20 мм больше высоты выступающей части.
