ЗК 5.100

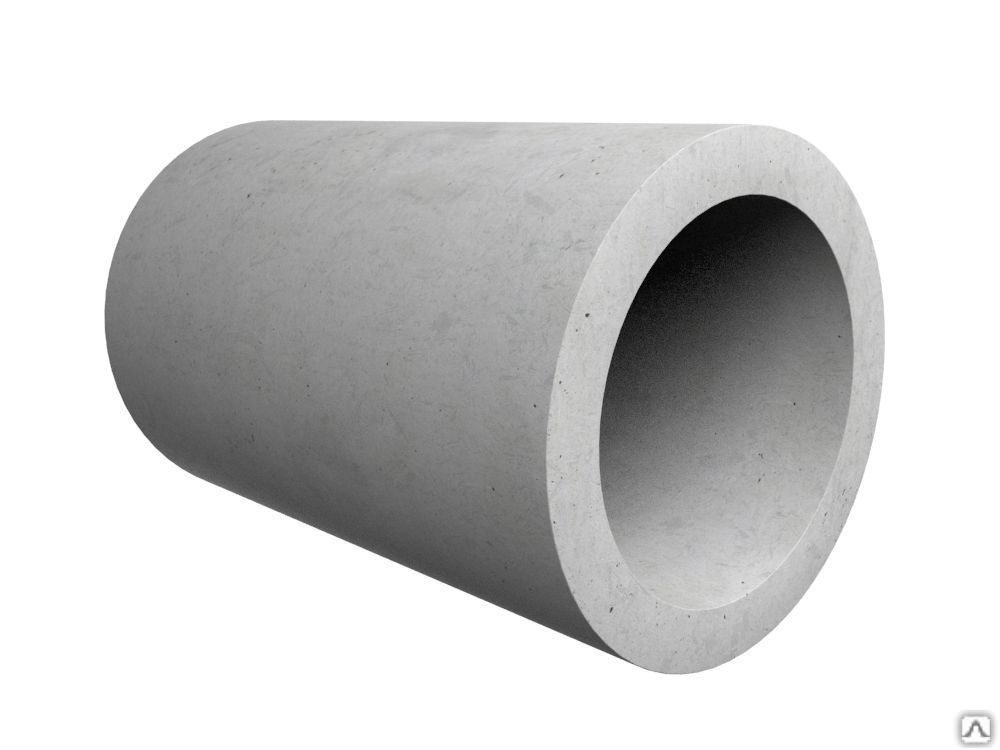

Круглое звено водопропускных труб ( ЗК 5.100)  – железобетонное изделие, изготовленное из тяжелого бетона и применяемое в дорожном строительстве для прокладки под автомобильными и железнодорожными насыпями. Служит звено  ЗК для создания сборной водопропускной трубы, которая призвана транспортировать осадки и сточные воды под дорогами. Сборка трубы именно из круглых водопропускных звеньев позволяет наиболее точно подобрать длину трубы, а долговечность позволяет использовать такую трубу для постоянного водоотвода. В частных случаях железобетонные звенья ЗК используются в качестве туннельных путепроводов, туннелей для прогона скота.

     Звено водопропускных труб ЗК 5-100 подвергается армированию каркасом из ненапрягаемой арматуры (сталью класса А-III).Круглые железобетонные звеньяиспользуются в районах  до 9 баллов сейсмичности, практически в любых климатических условиях (до минус 40С). Звено может быть как фальцевым, так и раструбным.

Для полноценной эксплуатации водопропускные звенья нуждаются в дополнительной морозостойкости и водонепроницаемости, поэтому эти характеристики у данных железобетонных изделий высоки – класс бетона по морозостойкости F300, а по водонепроницаемости – W6. Звенья ЗК характеризуются высокой прочностью по несущей способности (марка бетона по прочности – В30-В35 (М400-М450). Это дает возможность применять данные звенья ЗК 5.100 в железнодорожном строительстве, прокладывая трубу под насыпи железных дорог и на иных объектах со схожими требованиями к прочности в пределах 1300 кг.

Круглые звенья ЗК выпускаются цилиндрической и конической формы. Под цилиндрические звенья укладываются фундаментные плиты. Внутренний диаметр проходного отверстия звена ЗК круглых труб соответствуют – 1000, 1,250, 1,500 мм.

Для облегчения монтажа и погрузки при такой значительной массе железобетонного изделия в конструкцию звена водопропускных труб включены монтажные петли.

Нормы и проектные размеры элементов водопропускных труб ЗК 5-100 закреплены в отраслевом стандарте   ОСТ 35-27.1-85

Типоразмер водопропускных звеньев ЗК зависит от групп несущей способности, от которого зависит толщина ригелей, стенок и конструкция арматурного каркаса.

Маркировка изделия

Круглые звенья условно обозначают буквенно-цифровыми группами. Таких групп бывает не более двух. В первой обозначается типоразмер звена и его длина в см. А во второй, по необходимости, обозначаются дополнительные характеристики – устойчивость к агрессивным средам, особая морозостойкость и прочее.

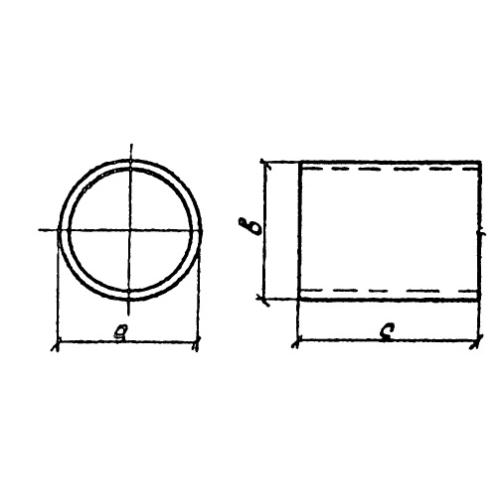

Для примера рассмотрим круглое звено   ( 1000 х 1490х 1490мм), где:

·        Цифра -  типоразмер звена;

·        Цифра – длина.

Маркировка водопропускных звеньев находится внутри изделия, на расстоянии 10 см от торца круглого звена ЗК. Дополнительно указывается масса звена ЗК, и дата его изготовления.

Контроль качества изделия

Железобетонные кольца ЗК должны выдерживать колоссальные нагрузки, поэтому их прочность должна быть гарантирована. По этой причине в бетоне водопропускных колец не должно быть трещин, и только местные усадочные трещины шириной пять сотых миллиметра не считаются основанием для отбраковки изделия.

Для безопасности погрузки и сборки трубы монтажные петли звена ЗК должны быть отчищены от наплывов бетона.

    Круглые звенья ЗК 5.100 могут иметь незначительные отклонения в размерах. От проектных чертежей водопропускные звенья могут отличаться не более чем на +5; -10 мм по длине,

+10;-5  по толщине стенок и  ±10 в внутреннему диаметру изделия.

Приемо-сдаточная проверка водопропускных круглых звеньев  ЗК 5-100 проводится по следующим показателям:

·        сопротивлению просачиванию воды;

·        прочности на сжатие бетона и отпускной прочности бетона;

·        соответствию арматурных изделий;

·        толщину бетонного слоя до арматуры;

·        внешнему виду водопропускного звена ЗК;

·        состоянию торцов и поверхностей звеньев.

Партию водопропускных круглых звеньев должен сопровождать технический паспорт. В нем предприятие-изготовитель указывает:

·        марку и количество железобетонных звеньев в партии;

·        тип заводской гидроизоляции;

·        дату изготовления звеньев;

·        полную информацию о бетонном материале (прочность, заполнители, состав);

·        марку бетона по прочности на сжатие;

·        морозостойкость и водонепроницаемость бетона для звеньев ЗК;

·        отпускную прочность бетона;

·        результаты испытаний звена на сопротивление просачиванию воды сквозь стенки;

·        тип антикоррозионного покрытия арматуры и бетона;

·        серия чертежей типовых конструкций;

·

Хранение и транспортировка

Перевозка и складирование водопропускных колец происходит в горизонтальном или вертикальном положении, с достаточной площадью для опоры. Круглые звенья ЗК могут быть выложены в штабеля по 2-3 штуки в ряд.  Между звеньями водопропускных труб устанавливаются прямоугольные деревянные прокладки, толщина которых не менее 30 мм.

Звенья для водопропускных труб ОСТ 35-27.1(0)-85  разгружаются краном, при этом, стоит избежать

применения цепей и тросов с выступами. В противном случае у бетонных звеньев может повредиться гидроизоляцию или бетон звеньев, перемещение звеньев волоком; разгрузка звеньев сбрасыванием или скатыванием по наклонной плоскости.
