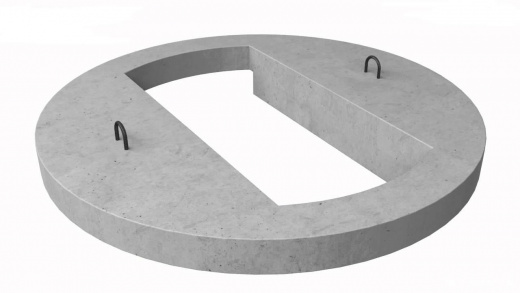

ПВК-8

Круглая плоская плита с вырезом для канализационного люка. Одно из самых распространенных и популярных железобетонных изделий –круглая крышка колодцев ПВК 8. Её можно встретить повсеместно – в каждом городском дворе, на промзонах и на улицах круглая бетонная крышка венчает смотровой колодец. Распространением своим плита перекрытия колодцев обязана универсальности и дешевизне. Цена плиты покрытия колодцев минимальна, поэтому приобрести крышки для своих объектов могут не только коммунальщики и муниципальные учреждения, но и частники. Сборные элементы железобетонных колодцев представлены в Альбом РК 2201-82 и выпускаются по эскизам ПИ «Мосинжпроект» и ГОСТ 8020-90.

Крышки колодцев бетонные используются в различных инженерных коммуникациях – водотоках, газопроводах и водопроводах, ливневых и бытовых канализациях, промышленных подземных трубопроводах. Для канализационного колодца с люком крышки с круглыми отверстиями это идеальный вариант для быстрого монтажа. Дешевые бетонные крышки легко монтируются и служат несколько десятков лет, а при необходимости легко демонтируются.

   При прокладке любой подземной коммуникационной сети необходимо устройство смотровых колодцев. Железобетонные круглые смотровые колодцы необходимы на отдельных участках сетей для легкого осмотра и ремонта систем. Чтобы попасть в колодезную камеру, где и проложен трубопровод, необходимо проникнуть в ствол колодца. Горловина колодца устраивается из бетонных колец, а венчает их круглая плита перекрытия ПВК 8. В ней устроен круглый вырез диаметром не менее 70 см для попадания человека внутрь.

 Перекрытие готового колодца с помощью плиты заводского изготовления очень простой процесс, достаточно просто опустить плиту на горловину и зафиксировать сварные соединения. За счет своей массы крышка колодца бетонная надёжно ляжет на ствол колодца, и не будет самопроизвольно сдвигаться. Вес колодезной крышки марки составляет 150 кг. Такую массивную плиту необходимо монтировать и погружать за включенные в конструкцию монтажные петли. Требование ГОСТ 8020-90 к колодезным плитам – соответствие жесткости, прочности и трещиностойкости.

Бетонные плиты перекрытия не боятся ни влаги, ни перепадов температур, ни суровых условий эксплуатации. Армирование колодезных крышек сетками и каркасами из прочной стали А-III и проволоки Вр-I позволяет им выдерживать значительные давящие нагрузки и работать более трех десятков лет. Толщина защитного бетонного слоя до арматуры не менее 20 мм, отклонения в сторону уменьшения не допускаются. Надежность колодезной крышки напрямую влияет на безопасность колодца и людей, именно во избежание засорения и попадания внутрь ствола колодца посторонних.

    Альбом РК 2201-82 включил в себя 11 марок плит перекрытия, которые имеют различную конфигурацию отверстий, в зависимости от назначения. Круглая плита с отверстием у края плиты маркируется ПК, круглая плита с отверстием сбоку плиты называется ПВГ. Перекрытия колодцев изготавливаются из тяжелого подготовленного бетона М300 (В22,5). Традиционно, железобетонные изготавливаются из стойких бетонных смесей, которые имеют высокую износостойкость, прочность и водонепроницаемость. Круглые колодцы и их крышки ПВК 8 работают непосредственно в контакте с грунтом и влагой, а также со средами различной агрессивности. Поэтому бетонные плиты колодезные надёжно защищаются снаружи и внутри. Арматурные каркасы покрываются цинковыми или полимерными составами для защиты от преждевременной коррозии. Водонепроницаемость колодезной крышки не менее W6. Класс морозоустойчивости устанавливается в зависимости от района и региона эксплуатации, но не меньше F100. Самые ходовые плиты: ПК-10, ПК-15, ПК-20 имеют стандартные размеры и отлично помещаются в ограниченном городском пространстве. Купить крышку для колодца бетонную вы можете в любом типоразмере, под заказ вы можете приобрести плиты перекрытия колодцев особенных модификаций, с отверстиями и закладными изделиями по вашим чертежам.

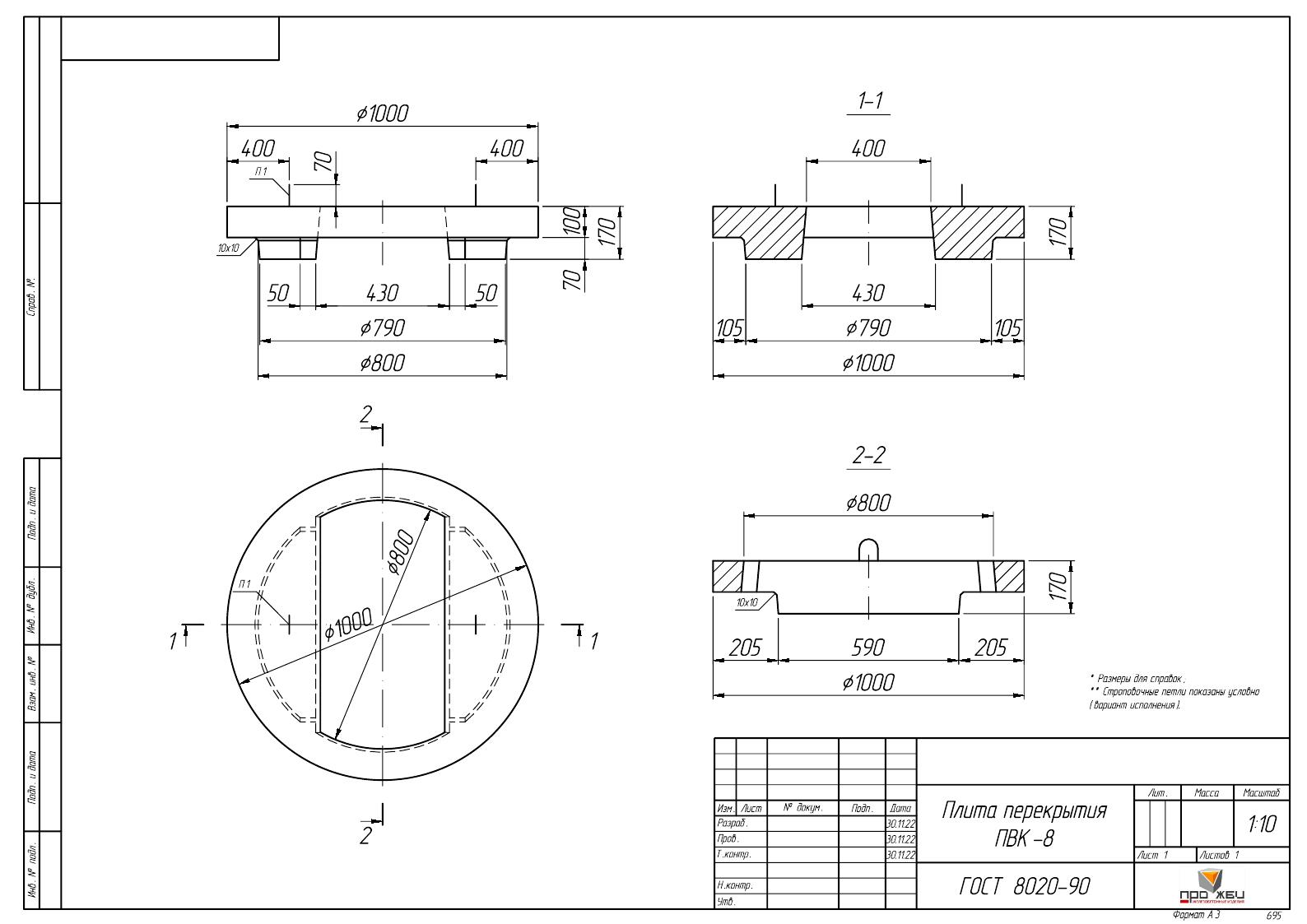

Колодезные плиты ПВК 8 используются для покрытия круглых горловин колодцев, кабельных каналов, смотровых колодцев, а также в частном хозяйстве для укрытия различных подсобных ям и погребов. Они выдерживают вес стоящего человека и проезд легкового автомобиля. В зависимости от густоты армирования крышки могут иметь и больший запас прочности, поэтому необходимо ознакомиться с чертежами и расчетными схемами. Нормы и стандарты производства плит покрытия колодцев включает в себя ГОСТ 8020-90, а также Альбом РК 2201-82.

     Железобетонные круглые колодцы заводского изготовления монтируются из нескольких элементов – камер, бетонных колец, крышек колодцев и опорных плит

   Обязательное условие для надёжно работы плит перекрытия колодцев – соответствие действующим ГОСТ. Мы предлагаем только оригинальные изделия, которые прошли на заводах лабораторные и полевые испытания, а затем получили сертификацию и технический паспорт. Заказывая на нашем сайте, вы получаете колодезные крышки по ГОСТ 8020-90 с доставкой. Отпускная прочность бетона летом – 70%, в холодное время года 100%.

Маркировка изделия

Альбом РК 2201-82 предписывает маркировать крышки колодцев железобетонные следующим образом: указать наименование плиты ПК, ПВГ, затем диаметр колодца. Хорошо различимая марка, масса и дата выпуска плиты нанесена на торцевую грань изделия

.

Контроль качества изделия

Недопустимы на поверхности железобетонной кольцоплиты трещины и обнажения арматуры. Такие плиты колодца можно сразу же отправлять в брак. Допустимы лишь мелкие усадочные трещинки шириной не более 0.1 мм. Также отклонения по геометрии круглых крышек регламентировал Альбом ПВК 8. Возможны незначительные отклонения геометрических параметров опорных плит не более ±5 мм по толщине, ±6 мм по диаметру крышки. Поверхность колодезной бетонной крышки не должна иметь большого количества раковин диаметром более 15 мм и глубиной больше 5 мм.

Партия плит должна сопровождаться заводским техническим паспортом с указанием подробной информации о составе изделия, дате выпуска, классе бетона по прочности, водонепроницаемости и морозостойкости, о наличии и характере армирования и пр.

Приемо-сдаточные испытания проводятся для проверки показателей:

·         класса бетона по прочности и отпускной прочности бетона плит;

·         соответствия закладных изделий;

·         прочности сварных соединений;

·         точности геометрических параметров;

·         качества бетонной поверхности колодезных крышек.

Транспортировка и хранение

Схема складирования плит перекрытия и днищ колодцев указана в стандарте Альбом РК 2201-82. Плиты покрытия колодцев хранят на тщательно выровненном основании на складах или под открытым небом в штабелях не более шести штук. Для складского хранения используются подкладки и прокладки толщиной более 3 см. Для перевозки крышек колодца необходимо также использовать прокладочные материалы и фиксировать плиты ПВК 8 внутри кузова. Погрузка и разгрузка плиты покрытия колодцев рекомендована только за монтажные петли. Бережное обращение с крышками обеспечит целостность изделий и их пригодность к монтажу.
