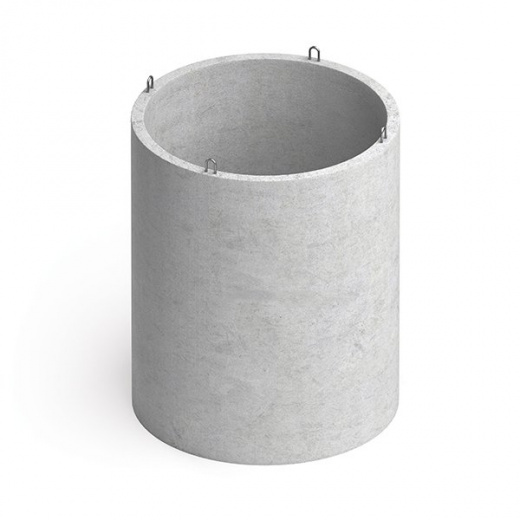

ВГ-15

Железобетонные цилиндр с толстым днищем, который имеет круглые отверстия для проведения трубопровода. Основа подземных колодцев водопроводов и газопроводов –железобетонная колодезная камера. Она заглубляется до 12 метров под землю и выдерживает значительное давление грунтов.

 Камеры бетонные колодезные отличаются по конструкции в зависимости от назначения, так камера водопроводных и газопроводных сетей имеет вырезы для установки труб определенного диаметра. Это самая массивная часть бетонного колодца, она используется для осмотра и обслуживания сетей и профилактических работ внутри колодца. Рабочие железобетонные камеры ВГ 15 широко распространены в городах и в промышленных зонах, крупные сети требует разветвленной сети колодцев и подземных трубопроводов. Надежность и режим работы колодца зависит от прочности камеры, поэтому их изготовление контролируется ГОСТ 8020-90.

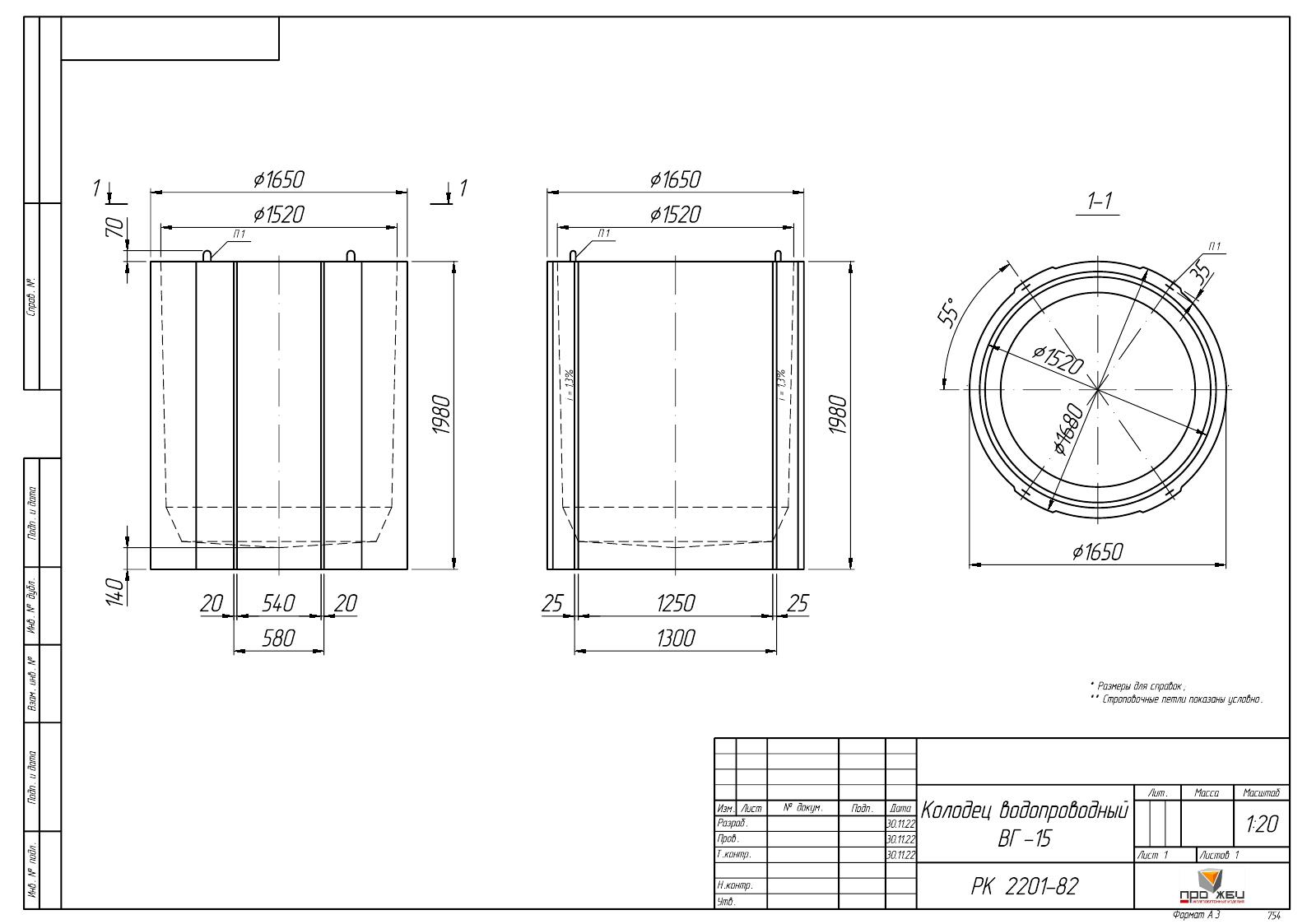

Монтаж рабочей камеры производится во время монтажа инженерной сети, одновременно с прокладкой трубопровода. По заказу покупаются камеры с вырезами для различных участков – прямых, поворотных и перекрестных. Камеры устраиваются в слабых местах для подстраховки – на перепадах высот и диаметров трубопровода, в местах соединения труб и на прямых участках, удобных для настройки оборудования. Часто сборные круглые железобетонные колодцы и камеры устанавливаются так, чтобы задвижки можно было открыть и закрыть специальными устройствами, без проникновения внутрь камер. Однако современные крышки колодца и удобство горловин из бетонных колец позволяет легко проникать внутрь для ремонтных работ. Камера выполняется по требованиям ГОСТ 8020-90 и типовым проектам Альбом РК 2201-82. Чертежи рабочих камер и расчетные схемы вы найдете в альбоме.

   Рабочие камеры колодца выполняются особо прочными, для этого используется тяжелый бетон М300 (В22,5). Он хорошо справляется с постоянным контактом с грунтом и подземными водами, кроме того, он не загнивает и не трескается от холода. Над камерой располагают ствол колодца из бетонных колец, поэтому камера ВГ 15 должна выдерживать их давление и массу грунта. Чтобы увеличить прочность камеры тщательно армируют прочной сталью А-III. Это объемные арматурные каркасы и сетки, которые придают запас надежности изделию. Все металлические включения камер имеют антикоррозионное покрытие. По вашему заказу будут изготовлены бетонные колодезные камеры с дополнительными закладными изделиями или вырезами, а также колодцы для работы в агрессивных средах. Обычный состав бетона по ГОСТ 8020-90 предполагает водонепроницаемость W6-W8, морозостойкость F200. Такие камеры ВГ 15 могут работать в системах водоснабжения и не бояться регулярного воздействия влаги и конденсата. На заводе изделия проходят тесты механической прочности и контрольные испытания нагрузкой, после чего камеры сертифицируются.

Кроме камер, у нас вы можете купить бетонные кольца, крышки колодцев, плиты днища и многое другое для строительства инженерных сетей. Сборный железобетон доставляется по всей России и сопровождается паспортами качества.

   Размеры рабочей камеры колодца выбираются в соответствии с требованиями обслуживания коммуникаций, соответствующих колодцу (по ВГ 15). Круглые колодцы, устанавливаемые на трубопроводах диаметром до 500 мм, должны иметь внутренний диаметр рабочей камеры 1000 мм. Диаметр рабочей камеры 1520 мм, высота 1980 мм. Как правило, масса рабочей камеры составляет от 1, 9 до 4 тонн.  Толщина стенки камеры 80 мм, слой бетона до арматуры не менее 2 см. Цены на колодцы и камеры сегодня сильно зависят от стоимости металла и бетона, для вас мы старается поддерживать стоимость ЖБИ на доступном уровне.

Маркировка изделия

Рабочие камеры маркированы кратко, указывается тип камеры и диаметр круглого колодца в дециметрах. Нередко встречается и вторая группа, которая несет дополнительную информацию - показатель проницаемости бетона, (Н – нормальная, П - пониженная, О - особо низкая) и особые проектные характеристики (закладные изделия, отверстия, ниши и вырезы), обозначаемые арабскими цифрами или буквами.

Для примера маркировки дорожной камеры, рассмотрим ВГ 20 (2200х2200х1980мм), где:

·         ВГ – тип элемента колодца – рабочая камера для водопровода и газопровода;

·         20 – диаметр камеры 2020 мм;

Маркировочные знаки находятся на наружной боковой поверхности бетонной камеры ВГ.

Приемо-сдаточные испытания проводятся для проверки показателей:

·         класса бетона по прочности и отпускной прочности бетона камер;

·         соответствия закладных изделий;

·         прочности сварных соединений;

·         точности геометрических параметров;

·         качества бетонной поверхности колодезных камер.

Сопровождающий партию бетонных колодезных камер технический паспорт, должен содержать информацию о дате изготовления партии рабочих камер, о количестве изделий, о результатах испытаний на прочность; сведения о марке бетона и прочности на сжатие, а также класс бетона по морозостойкости и водонепроницаемости.

Транспортировка и хранение

Колодезные камеры, согласно ГОСТ, должны храниться в один ряд в рабочем положении (лицевой стороной вверх) Для транспортировки бетонные рабочие камеры колодцев укладывают в рабочем положении и надежно закрепляют. И при перевозке, и при хранении между камерами ВГ 15 должны лежать прокладки толщиной не менее 50 мм.
